导入倒角

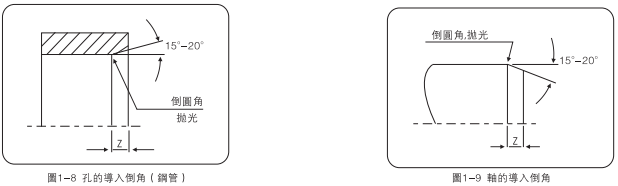

正确的沟槽设计可以从一开始就消除可能的损伤和密封失效。由于O形圈安装时受挤压,所以设计O形圈导入过程中接触的零件时,必须要有规定倒角和倒圆。


沟槽设计(图1)

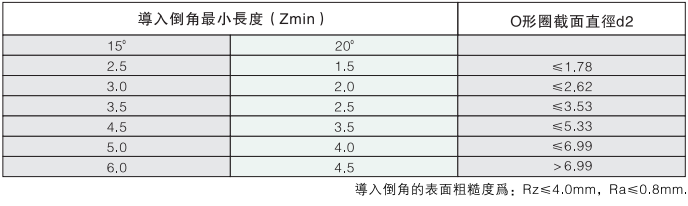

倒角最小长度Z,作为与O形圈截面直径相关的函数,列于下表中:表1-1导入倒角


沟槽设计(图2)
