安装建议 压缩率 沟槽设计

O形圈在满槽中的初始变形(挤压量)对其密封作用是必要的:


1.获得初始密封接触应力
2.补偿产品公差(在间隙配合中连接二者);
3.保证—定的摩擦力;
4.补偿永久压缩变形(损失)﹔
5.补偿磨损。


对于不同的应用,下面列出了其初始变形量与截面直径( d2)的比例;

动密封应用:6%-20%
静密封应用:15%-30%

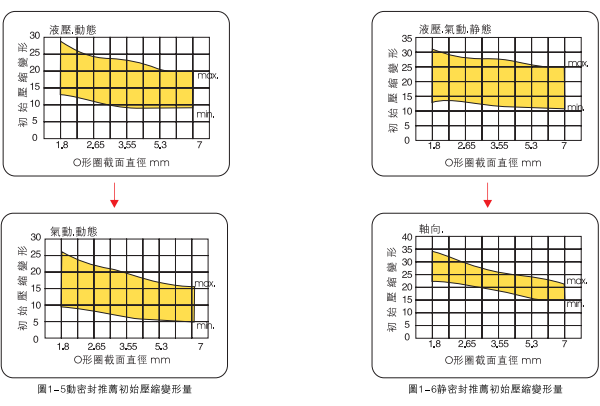

在设计时,可根据图1-5和图1-6中推荐的初始压缩变形量来设计沟槽尺寸:

压缩率(图1)
压缩率(图2)


以上二图中的初始压缩变形量是根据ISO3601-2标准,参考了负载与截面直径的关系后制成的。

由于初始变形的程度不同,以及密封材料的硬度不同,O形圈的压缩压力的大小也有所不同。

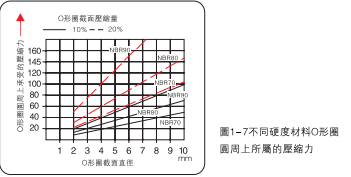

图1-7显示了O形圈圆周每厘米长度上所承受的压缩力的大小。该图可用于估计静密封应用时O形圈所受的总的压缩力的大小。拉伸与压缩是O形圈在沟槽中安装的两种形态。在径向密封的结构配置中,O形圈装在内沟槽中(作为“外圆密封”),O形圈必须受到拉伸,且其内径拉伸后大于沟槽的外径。在安装后的状态,O形圈的最大伸长量应该为3%(内径>50mm )或5%(内径<50mm).

当О形圈装在外沟槽中(作为“内圆密封”),O形圈沿圆周周长方向被压缩。在安装后的状态,其最大周长压缩量为1%。若超过以上拉伸或压缩量,会导致O形圈截面尺寸的过度增加或减少,这会导致O形圈的工作寿命。O形圈沿周长方向拉伸1%,会导致其截面尺寸缩小0.5%。
